蜂窩活性炭開(kāi)裂是什么原因？

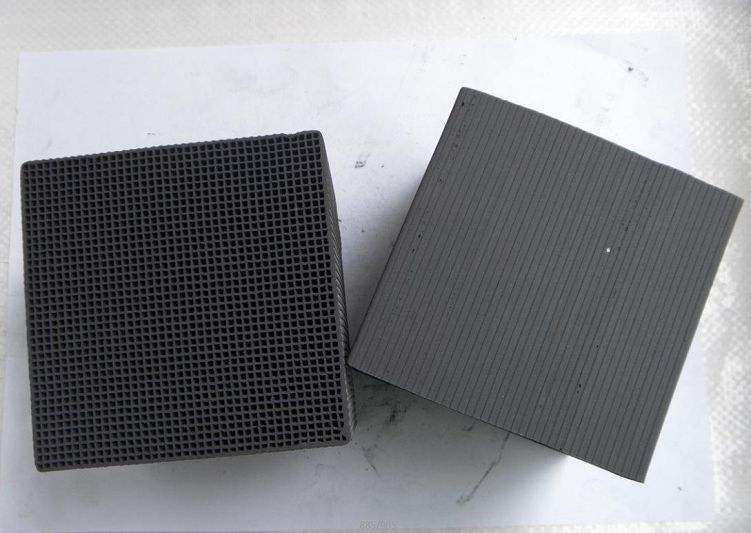

蜂窩活性炭作為一種新型的環(huán)保吸附材料，經(jīng)濟(jì)價(jià)值很高，但在制作合運(yùn)輸?shù)倪^(guò)程中，往往會(huì)出現(xiàn)開(kāi)裂現(xiàn)象，影響經(jīng)濟(jì)價(jià)值。那么，該怎么去避免這樣的問(wèn)題呢？我們一起來(lái)了解一下。
蜂窩狀活性炭開(kāi)裂原因：
1、粘結(jié)劑選擇錯(cuò)誤除了干燥設(shè)備之外造成蜂窩狀活性炭烘干開(kāi)裂主要原因。
2、使用層鏈狀結(jié)構(gòu)的海泡石與熱凝膠化性能的纖維素醚作為粘結(jié)劑，能有效提高產(chǎn)品品質(zhì)。
3、液固質(zhì)量比為0.91：1，主要是從原料（活性炭）中的飽和吸水量作為衡量標(biāo)準(zhǔn)。
4、陳化工序能有效提高產(chǎn)品的成品率，一般陳化工序所需時(shí)間為20小時(shí)左右。
5、胚體失水時(shí)顆粒間收縮的不均勻，簡(jiǎn)單點(diǎn)說(shuō)，如果溫度和濕度以及烘干時(shí)長(zhǎng)沒(méi)控制好，就會(huì)導(dǎo)致蜂窩活性炭在烘干過(guò)程中開(kāi)裂。
避免蜂窩活性炭開(kāi)裂的方法：
粘結(jié)劑是影響蜂窩活性炭蜂窩體枯燥開(kāi)裂的主要要素，纖維素醚對(duì)活性炭的成型才能較強(qiáng)，枯燥制品廢品率較高，其次為聚乙烯醇和腐殖酸，淀粉的成型才能最差，且枯燥制品全部開(kāi)裂。所以，蜂窩活性炭開(kāi)裂的避免方法要從源頭解決。
枯燥制品廢品率隨有機(jī)粘結(jié)劑添加量的增加而增加。增加聚乙烯醇和腐殖酸添加量，枯燥制品廢品率增加幅度較小；增加纖維素醚添加量，枯燥制品廢品率大幅增加，闡明纖維素醚可以明顯抑止蜂窩體的枯燥開(kāi)裂。有機(jī)粘結(jié)劑含量過(guò)高，燒成產(chǎn)品強(qiáng)度較低，故添加量應(yīng)適中。
自然枯燥的速率由氣溫和相對(duì)濕度控制，氣溫高、相對(duì)濕度小時(shí)，枯燥速率較大，但坯料內(nèi)外枯燥收縮差別也大，蜂窩活性炭蜂窩體廢品率較低；氣溫低、相對(duì)濕度大時(shí)，枯燥過(guò)程遲緩，坯料內(nèi)外枯燥收縮差別較小，廢品率相對(duì)較高，但枯燥時(shí)間長(zhǎng)。
